   안녕하세요~ 닭개장아니고 장계장입니다.



   오늘은 Auto CAD, CADIAN 에서 직교 모드 및 선을 그리는 방법에 대해서 알아보도록 하겠습니다.









직교모드

직교모드란 우리가 그리고자 하는 방향을 90도 각도로 고정 시키는 방법 입니다.



직교 모드는 Line, Circle, Mirror, Move, Copy 등을 사용 하여 도면을 작도할때 흔히 사용할 수 있는 기능임으로 꼬~옥



알고 계시는게 좋습니다.



자~! 사용 방법은 밑의 화면 '객체 스냅도구' 에서 표시된 부분인 직교모드 모양을 Click 하여 켜기/끄기 가 가능 합니다.



해당 설정은 AUTO CAD 와 CADIAN 모두 동일 합니다.



또는 우리 키보드의 'F8' 버튼을 눌러서 직교모든 켜기/끄기가 가능 합니다.





728x90



AUTO CAD, CADIAN의 화면 구성은 밑의 글을 확인 주세요.







AutoCAD(CADIAN) 화면 구성 확인하기, AutoCAD(CADIAN) 환경 설정하기, AutoCAD(CADIAN) 도면 색상 변경하기, Aut

안녕하세요~ 닭개장 아닌 장계장입니다. 오늘은 CAD(CADIAN)의 화면 구성 확인, 환경설정, 도면색상 변경, 자동 저장 간격 설정 등 사용상의(도면 작도 작업 전의 프로그램 적인 간단한 편의 내용)

jangpro1253.tistory.com











예시로, 선(라인)을 직교모드를 끄고/켜고 그려 보도록 하겠습니다.



728x90

왼쪽은 직교모드를 끈 상태, 오른쪽은 직교모드를 킨 상태









왼쪽은 직교모드를 끄고 진행하여 마우서 커서(그림상 '十')의 위치에 맞춰 선이 그려지고 있는것을 확인할 수 있고,



오른쪽은 직교모드를 켜고 진행하여 마우서커서( (그림상 '十')의 위치로 가지 않고 방향만 맞춰 90도 각도인 수평(0도)의 방향으로 선이 그려지는 것을 알 수 있습니다.



AUTO CAD(CADIAN) 객체스냅 추가/제거 방법(끝점, 중간점, 중심점, 사분점, 연장선, 직교, 접점, 삽입, 근처점 등) (tistory.com)



AUTO CAD(CADIAN) 객체스냅 추가/제거 방법(끝점, 중간점, 중심점, 사분점, 연장선, 직교, 접점, 삽입,

안녕하세요~ 닭개장 아닌 장계장입니다. 오늘은 Auto CAD 포함 CAD 대체 프로그램들의 객체 스냅에 대해서 확인해 보겠습니다.    객체 스냅이란?스냅(Snap)이라는 단어는 한글로 버튼과 같은 의

jangpro1253.tistory.com





직교모드를 이용하여 도면 작도시 빠른 작업이 가능하도록 꼬~옥 이번 기회에 숙지 하시길 바랍니다.









1. Line(일반 선 그리기)

도면 작도시 가장 많이 사용하는 것이 선 그리기입니다.



그중에서도 가장 사용이 많은 Line에 대해서 알아보도록 하겠습니다.



사용방법은 밑의 사진과 같이 리본매뉴에서 '홈' 항목, 선을 클릭하여도 사용할 수 있고,



또는 명령어에서 'L'버튼을 누르고 'Space Bar' 또는 'Enter'키를 눌러서 사용이 가능합니다.



리본매뉴에서의 홈 항목





그 이후 그리고자 하는 위치에 마우스 왼쪽버튼을 한번 클릭하면 그림이 그려지기 시작합니다.



마우스 왼쪽 버튼을 눌러 선을 그리기 시작합니다.





그 이후 원하는 만큼 선을 그린 후 또다시 원하는 위치에 마우스 왼쪽 버튼을 눌러서 선 그리기를 완성합니다.



이때, Line 명령어는 끝나지 않고 계속 해서 그려지게 되며 원하는 만큼 선을 다 그린 후에는



'ENTER' 키나 'Space Bar' 또는 'ESC' 버튼을 눌러 Line 명령어를 종료 시켜야 합니다.



원하는 만큼 그림을 다 그리고 나서 Line 명령어를 종료 시키지 않으면 계속 선을 그립니다.









계속 해서 선을 그릴때 원하는 길이, 각도를 주는 방법에 대해서 알아보도록 하겠습니다.



1. 위의 방법으로 선그리기를 시작합니다.

  - 그랬을때 자동으로 길이는 표현하는 창과 각도를 표현하는 창이 나타납니다.



2. 원하는 길이를 입력하고 키보드의 'TAB' 버튼을 누릅니다.

3. 길이는 나타내는 창의 색깔이 회색으로 변하고 각도를 표현하는 창이 흰색으로 변합니다.



4. 원하는 각도를 입력 후 'ENTER'키 또는 'SPACE BAR'를 누르면 완료됩니다.



※ AUTO CAD, CADIAN에서 각도의 개념에 대해서는 하기의 첨부 링크 확인 해주세요.





AutoCAD(CADIAN) 좌표 확실히 이해하기, AutoCAD(CADIAN)각도 개념 이해하기,AutoCAD(CADIAN)절대좌표/상대좌

안녕하세요~ 닭개장 아닌 장계장입니다. 오늘은 Auto CAD 포함 CAD 대체 프로그램들의 좌표계에 대해서 명확하게 확인해 보도록 하겠습니다.   좌표계란?CAD 프로그램은 정화한 치수로 작도(작성)

jangpro1253.tistory.com







또 하나의 꿀 Tip!!



선 그리기 진행 중 시작점과 끝점을 한번에 연결하는 기능이 있는데, 이것을 마지막 선을 그린 후 'C'를 입력후 'Enter' 또는 'SPACE BAR'를 입력하면 되니 참조하세요~

원하는 만큼 선을 그린 후 'C'를 입력하면 자동으로 맨처음시작한 점으로 선이 그려집니다.







2. PLine(폴리선)

일반선(Line)과의 가장 큰 차이점은,



1. 선을 그린후 다음 선을 내가 원하는 대로 호(A) / 반폭(H) / 길이(L) / 폭(W) 등을 그릴수 있다는 것입니다.

2. 일반선을 연속해서 그리면 각 선을 각기 다른 객체로 인식하지만 폴리선은 하나의 객체로 인식을 합니다.

위의 선은 일반 선(Line), 밑의 선은 폴리선(Pline)으로 작업한 부분입니다.



- 위의 그림과 같이 하나의 객체로 인식되면 중앙에 점으로 표시 되며, 여러객체로 인식될때는 여러개의 점으로 표현 됩니다.

 ( 여러개의 객채로 인식 될때는 수정에서 여러 제약이 있으니 참조 하세요)







- 사용법

1. 밑의 사진과 같이 리본매뉴에서 '홈' 항목, 폴리선을 클릭하여도 사용할 수 있고,



또는 명령어에서 'PL'버튼을 누르고 'Space Bar' 또는 'Enter'키를 눌러서 사용이 가능합니다.







2. 위의 일반선 그리기 방법과 동일하게 시작하고자 하는 점에서 왼쪽 마우스를 눌러 그리기를 시작합니다.



3. 호(A) / 반폭(H) / 길이(L) / 폭(W) / 길이(L)  등을 이용 하여 원하는 모양대로 작도를 진행합니다.

예시로 그려본 그림 입니다.









※ 호(A) 명령어 사용 예시



- 호(A)를 누른 후 나타나는 내용은 밑의 표와 같습니다.



호에서의 모든 명령어 정리









※ 반폭(H) 명령어 사용 예시

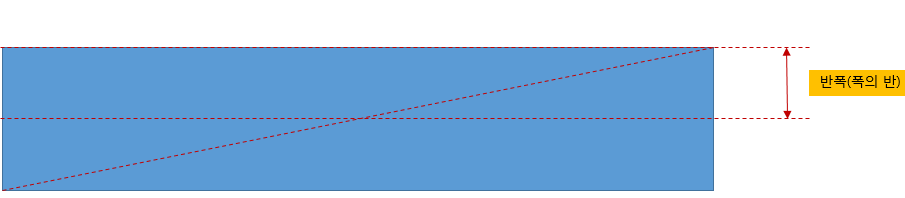

폭이란 밑의 그림과 같이 폴리선의 중심에서 모서리 까지의 폭을 의미합니다.

반폭 예시 그림





그래서 선의 반폭을 수정할 시 선이 점점 굵어지게 그릴 수 있습니다.

반폭 시작(10). 끝(10)으로 입력 후 그린 그림 입니다.







3. SpLine(스폴리선)

다음으로 스폴리선 입니다.



이것은 처음부터 곡선으로 선을 그리는 부분인데, 전문가가 아닌 분들은 사용을 비추천합니다.



일반적으로 Pline을 이용하셔서 원하는 선~곡선으로 이어지는 그림을 그리는 것을 추천 합니다.



명령어 : SPL 입력



스폴라인(Spline) 사용 예시









AUTO CAD(CADIAN) 선(도면층) 예시(선색상, 종류, 선굵기 등), 사람(작업자) 도면, 의자 도면, 건물의 H

안녕하세요~ 닭개장 아닌 장계장입니다. 오늘은  1. Auto CAD 포함 CAD 대체 프로그램들의 선(도면층)의 예시(선색상, 형태, 선굵기) 적용하기2. 사람(작업자)의 도면 예시3. 의자 도면 예시4. 건물의

jangpro1253.tistory.com





※ 다중선, 무한선의 사용 방법은 밑의 링크를 확인해 주세요~

CAD(캐드, CADIAN(캐디안)) 다중선(MLine), 무한선(XLine, RAY) 그리기, 다중선(MLine)을 이용한 도형 그리기 (tistory.com)



CAD(캐드, CADIAN(캐디안)) 다중선(MLine), 무한선(XLine, RAY) 그리기, 다중선(MLine)을 이용한 도형 그리기

안녕하세요~ 닭개장아니고 장계장입니다.    오늘은 Auto CAD, CADIAN 에서 다중선(Mline), 무한선(Xline, RAY)의 사용법에 대해서 알아보도록 하겠습니다.     다중선(Mline) 사용법 다중선 그리기란,

jangpro1253.tistory.com







오늘은 AUTO CAD, CADIAN에서 사용하는 선그리기에 대해서 알아보았습니다.



어려워 보이실수 있는데 글로만 보지마시고 그림을 그려가면서 여러가지 기능들을 사용해 보시면 이해가 바로 가능하실꺼에요~



그러니까 위의 내용을 하나하나 읽고 간단하게 그리다 보면 숙지가 가능하실꺼니까 겁먹지 마시고 도전해 보세요!





오늘의 포스팅은 이것으로 마무리 하도록 하겠습니다~



감사합니다.
